اشكال الشبكات (Network topologies)

سوف نتعرف فى هذا الموضوع عن اشكال الشبكات وهناك نوعان من(topologies)
1-logical topology اى كيفية سريان الاشارة فى الكابلات وهى غير مرئية

2-physical topology (مرئي) كيفية تركيب الكابلات فى الشبكة

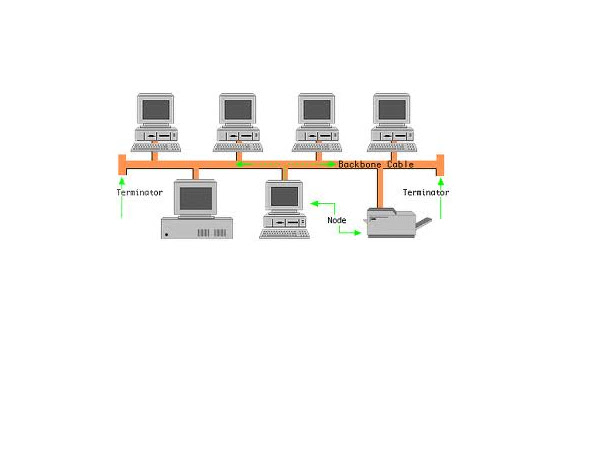

1-bus topologies
مجموعة من الاجهزة متصلة مع بعضها بالتوالى والاشارة تسير فى اتجاهين حيث يتم ارسال البيانات على الشبكة على هيئة (signal ) الى كل اجهزة الكمبيوتر المتصلة بالشبكة  ويقوم الكمبيوتر الذى يتوافق عنوانه مع العنوان الموجود مع الاشارة باستقبال البيانات المرسلة وفى بعض الاحيان يرسل احد الاجهزة بارسال بيانات فى نفس الوقت مما يؤدى الى حدوث تصادم(collision )ولعلاج هذه المشكلة تم وضع(Terminator) حيث يقوم بامتصاص الاشارة ويتم وضعه فى نهاية كل طرف من اطراف السلك ويتم توصيله الى كل جهاز على الشبكة
مميزاتها:-
لو حدث عطل فى اي جهاز الشبكة لاتتوقف
عيوبها:-
لو حدث عطل فى الكابل الشبكة تتوقف



 2- star topology(النجمة)
من اشهر topology الشبكات ويسهل تركيبها فى المنازل والمكاتب وهى على شكل نحمة حيث كل اجهزة الكمبيوتر مربوطة ب hubاوrouterاوconcentrator (مركز توزيع )عن طريق كابلات

مميزاتها:-
لو حدث عطل فى اي جهاز او اى كابل الشبكة لاتتوقف
عيوبها:-
لو حدث عطل فى مركز توزيع الشبكة تتوقف

3-ring topology (حلقة)
تكون على شكل حلقة او دائرة وتنتقل الاشارة فى اتجاه واحد فقط حيث يكون الجهاز الأول هو أيضاً الأخير في الحلقة. يستقبل كل جهاز الإشارة ويستجيب بناءاً على ذلك، ومن ثم يعيد توليدها، ويقوم بإرسالها للجهاز الذي يليه

Add caption




 4-mesh topology

كل جهاز متصل بجميع الاجهزة على الشبكة بواسطة كابل منفصل
مميزاتها :- اذا حدث قطع فى اي كابل فان كابل اخر سيؤدى وظيفته ويعمل بدلا منه
عيوبها :- تكلفتها عالية لانها تستخدم كابلات كثيرة

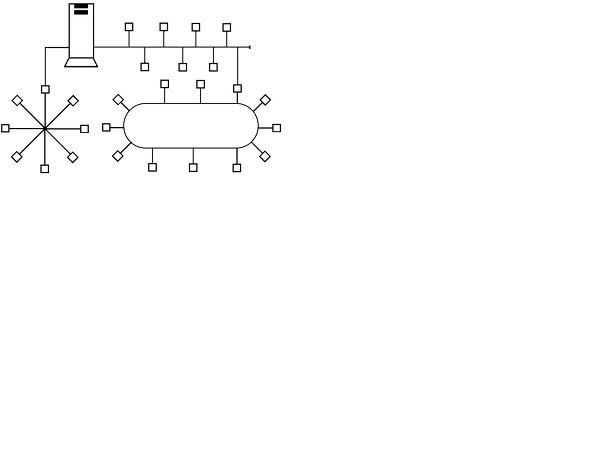

5-hybird topology
خليط مابين نوعين من انواع topology
star معbus
